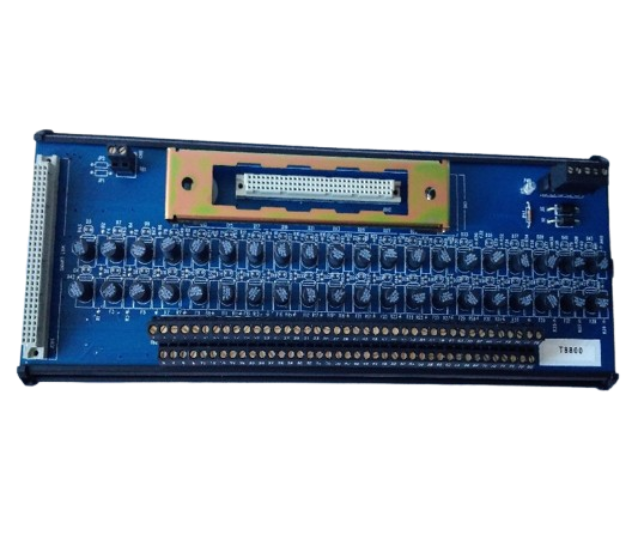

ICS Triplex T8800 Ψηφιακή συναρμολόγηση πεδίου τερματισμού πεδίου εισόδου
Επισκόπηση
Το ICS Triplex T8800 είναι ένα συγκρότημα τερματικού πεδίου πεδίου 24 VDC 24 VDC. Το T8800 χρησιμεύει ως η κύρια διεπαφή μεταξύ διαφόρων συσκευών πεδίου που δημιουργούν ψηφιακές εισόδους και την αξιόπιστη μονάδα ψηφιακής εισόδου TMR 24 VDC, παρέχοντας συνδέσεις τερματικών για έως και 40 κανάλια εισόδου από διάφορες συσκευές πεδίου.
Η τροφοδοσία πεδίου παρέχεται από διπλές ράγες ισχύος 24 VDC, που μοιράζονται μέσω διόδων στο τερματικό συγκρότημα. Μια πράσινη LED υποδεικνύει κατάσταση ισχύος. Η ισχύς παρέχεται σε κάθε κανάλι μέσω ασφάλειας 50 mA. Τα σήματα εισόδου από τις συσκευές πεδίου συνδέονται απευθείας με τη μονάδα ψηφιακής εισόδου.
🚀Λειτουργία & Χαρακτηριστικά
- Τα καλώδια που συνδέουν τα 40 κανάλια της μονάδας εισόδου T8800 στο τερματικό συγκρότημα τερματίζονται μέσω του δοχείου 96 ακίδων SK1. Τα σήματα SmartSlot (έκδοση 1) της μονάδας συνδέονται επίσης με το SK1. Το SmartSlot Connector SK2 είναι επίσης δοχείο 96 ακίδων (εάν το σύστημα χρησιμοποιεί έκδοση SmartSlot 2, δεν χρησιμοποιείται SK2).
- Η παροχή ρεύματος διπλού πεδίου DC συνδέεται μέσω του τερματικού μπλοκ 5 ακίδων PWR TB. Τα 40 σημάδια εισόδου πεδίου συνδέονται μέσω ενός συστήματος 2 συρμάτων και τερματίζονται στο 12 3- τερματικών μπλοκ και 2 2- τερματικών μπλοκ.
- Το T8800 χρησιμοποιεί τις συνδέσεις SmartSlot (έκδοση 1) και υποστηρίζει "ένα - σε - πολλές" θερμές ανταλλαγές των μονάδων εισόδου.
Προδιαγραφές
|
Παράμετρος |
Καθέκαστα |
|
Αριθμός μοντέλου |
T8800 |
|
Φάσμα τάσης |
18 VDC σε 32 VDC |
|
Συγχωνεύει |
40-off 50 ma |
|
Μέγιστο ρεύμα (παροχή πεδίου) |
10 Ma |
|
Κατανάλωση ενέργειας (παροχή πεδίου) |
0.25 W |
|
Διαστάσεις - ύψος |
111 mm (4,4 in) |
|
Διαστάσεις - πλάτος |
335 mm (13,2 in) |
|
Διαστάσεις - βάθος |
51 mm (2 in) |
|
Βάρος |
900 g (2 λίβρες) |
Ερωτήσεις και απαντήσεις
💡 Συχνές ερωτήσεις
Ε: Ποια είναι η μάρκα;
Α: ICS Triplex (Rockwell)
Ε: Ποιος είναι ο τύπος;
Α: Σύμβαση τερματισμού πεδίου ψηφιακού πεδίου εισόδου
Ε: Ποια είναι η εγγύηση;
Α: 1 έτος
Ε: Πού είναι η τοποθεσία αποστολής;
Α: Xiamen
Ε: Ποια είναι η μέθοδος πληρωμής;
A: T/T
